偏光顯微鏡的偏光系統
發布人：shpuda發布時間：2014/2/18

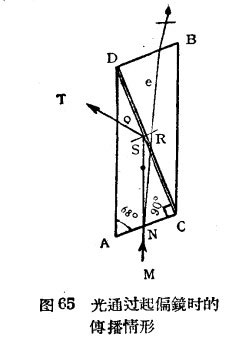

上面已經談到，偏光顯微鏡中主要部分為兩個尼科爾棱鏡(起偏鏡與檢偏鏡)，他們都是用無色透明的方解石(冰洲石)所制成的，其形狀是具有菱形橫截面的長柱，如圖65所示。
將冰洲石的71°天然解理角磨成68°，然后沿純角對為方向剖開，結果AC與BD面既和剖開面CD相交成直角，磨光之后，用加拿大樹膠將剖開面重行粘合，既成尼科爾棱鏡。
因?yàn)楸奘蔷哂袕?qiáng)烈雙折射的晶體，普通光技從MN方向射人起偏鏡后，便立郎分為兩個偏振光波，一為常光o(n°=1.658),一為非常光e(ne=1.516),這兩光與加拿大樹膠折射率(n=1.537)相比較，e光的數值很接近，而o光的數值相差很大。隨著入射光攏由冰洲石繼植透入樹膠，再由樹膠傳入冰洲石而透過整個鏡體時，便有折射、全反射和偏振等現象發生。
當常光經NS投射于加拿大樹膠的S點上，其入射角大于臨界角，因此，向ST方向上發生全反射，不能透出鏡體而被授簡內壁所吸收。非常光則不然，當它經NR到達加拿大樹膠時，由于它的折射率比樹膠的小而與樹膠又很接近，因而產生折射而透效蹬體，其振動方向平行于菱形截面的短對角旋。
起偏鏡傳出的偏光，接著便進入晶體薄片，如晶體為非均質性的，助又將分解成兩個垂直震動的光波，以o＇和e＇命書，意思是指在品體薄片內形成的常光和非常光。當?shù)竭_(dá)槍偏棍時，則發生與起偏 R中相似的情況，如圖66所示。假定從礦物晶體傅播出來的常光o＇和非常光e＇均進人檢偏光顯微鏡內，一經進人檢偏鏡，于是又分解成為o＇o〃,o＇e〃和e＇o〃，e＇e〃四條光線，但o＇o〃及e＇o〃將因全反射而消滅，而o＇e〃及e＇e〃仍可穿過加拿大樹膠，透出檢偏鏡鏡體。這里必須指出，最后兩個光波是在同一平而內振動的，因此發生光的干涉現象。光通過偏光顯微鏡和薄片的傳播情形。
