金相顯微鏡物鏡、目鏡調換的齊焦要求
發布人：shpuda發布時間：2014/3/14
為了使金相顯微鏡的放大倍數變換簡便，常把幾只不同倍數的物鏡裝在物鏡轉換器上，轉動轉換器就能方便地選用不同子音數的物鏡。目鏡是插入式的，調換甚為方便。

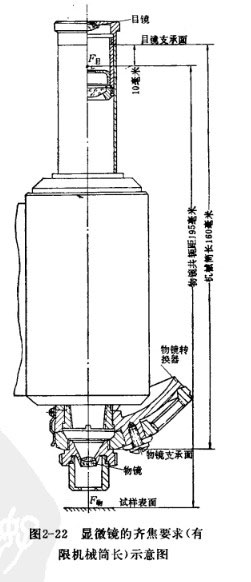

直筒式金相顯微鏡中，卻下物鏡筒和目鏡筒后所剩下的鏡筒長度，即物鏡支承面和目鏡支承面之間的距離稱為金相顯微鏡的機械筒長，如圖2-22，顯微鏡機械筒長分為有限和任意兩種。有限機械筒長的數值各國都有自己的規定，一般在160-190毫米范圍之內，在“金相顯微鏡下的試片研究”內容中有介紹。我國規定為160毫米。物鏡和目鏡的相對位置應該使顯微鏡滿足齊焦要求:在金相顯微鏡使用過程中，調換物鏡或目鏡時不需要重新調焦就基本上能看清楚試樣，此外，調換物鏡后能使試樣上被觀察目標仍然保持在視場中心。
物鏡外殼上往往標出160/0，160/-，160/0.17......等字樣，這些數宇是表示機械筒長和蓋玻片厚度的。金相顯微鏡物鏡都不用蓋玻片，所以XJ-16型金相顯微鏡物鏡上用“一”表示，但國外有些廠的產品也有用“一”表示可用或不用蓋玻片的。
