偏光顯微鏡載物臺機械中心的調節
發布人：shpuda發布時間：2014/3/24
作偏光檢驗或測定角度時，要使用邊緣刻有分度的可轉動載物臺，國產立式、大型金相顯微鏡，偏光顯微鏡都有這種載物臺。
若載物臺的旋轉軸(機械中心)與物鏡光軸不一致，在旋轉載物臺時，會使位于視場中心的觀察目標易離開視場中心，甚至轉出視場之外。為了避免這種現象，必須在使用前利用載物臺兩個調節螺釘(國產立式、大型偏光顯微鏡載物臺安有兩方頭螺釘)，調節載物臺旋轉軸，以使其和物鏡光軸重合。

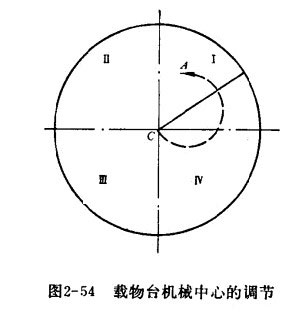

調節工作是這樣進行的:將刻有十字線的目鏡插入目鏡筒內，再在載物臺上放一片刻有十字線的玻璃片，并使它們的十字中心重合。這時轉動偏光顯微鏡載物臺，觀察玻璃片的十字中心A所走的軌跡在那一象限，見圖2-54，如其運動軌跡主要在第I象限，此時就應旋轉調節螺釘，將假想中的軌道圓直徑的一半移向目鏡十字線中心C，然后再重復上述操作。如果軌道圓仍在第I象限內，就再移向十字中心半個直徑長度，如“偏光顯微鏡透鏡的聚焦原理”中談及的那樣。此后再繼續這樣做，直至玻璃片的十字中心A在轉動載物臺時的軌跡是一個以目鏡十字中心C為圓心的很小很小的圓為止。
