生物偏光顯微鏡的使用
發布人：shpuda發布時間：2014/4/18

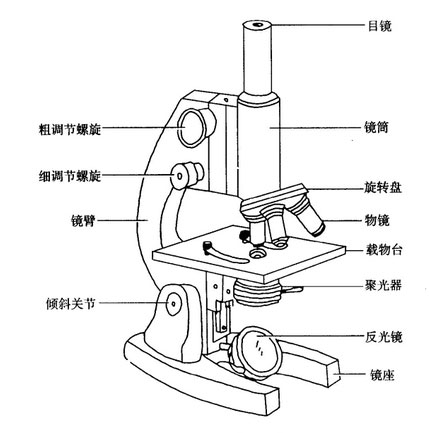

生物偏光顯微鏡的構造 顯微鏡由機械部分和光學部分構成
(1)機械部分:
1)鏡座:即偏光顯微鏡的底座，呈馬蹄形、方形或圓形。它與桌面接觸，用以承托整個顯微鏡。
2)鏡臂:是顯微鏡的支柱。立于鏡座之上，略呈弧形，握持顯微鏡之用。
3)傾斜關節:為鏡有與鏡座之間的連接裝皿，可使鏡竹傾斜。有的顯微鏡筒本身已星傾斜位置，則無傾斜關節。
4)載物臺:為放盆切片標本的平臺，多數呈圈形或方形。其中部有一圓孔，供光線通過。后部裝有推進器或壓片夾，用以固定并移動標本。
5)鏡簡:是裝在鏡臂上端的空心圓筒。其上端可套放不同放大倍數的目鏡，下端裝有旋轉盤。
6)旋轉盤:為安裝在鏡簡下端的圓盤。旋轉盤下方裝有2-4個物鏡，轉動旋轉盤，可調換物鏡。
7)粗、細調竹螺旋:旋轉時可使鏡筒(或載物臺)升降，以調節焦距。
(2)光學部分:
1)目鏡:裝在鏡筒上端，有的鏡內裝有指針，以指點觀察物。鏡上刻有放大倍效，如5x、10x等。
2)物鏡:裝于旋轉盤下面。一般分低倍鏡(8 x、10x)、高倍鏡(40 x)和油鏡(100 x)三種。(放大倍數的計算法:偏光顯微鏡放大倍數=目鏡放大倍數x物鏡放大倍數。)
3)反光鏡:為裝在偏光顯微鏡底部的圓鏡。有平、凹兩面，可全方位轉動和自由翻轉，作采光用。
4)聚光鏡:位于載物臺下，可升降。且底部裝有光圈。
