偏光顯微鏡單透鏡的光學特性介紹
發布人：shpuda發布時間：2014/4/30
偏光顯微鏡單透鏡是單電位靜電透鏡的簡稱，它因為中間電極電位為零而只有外電極電位而得名。但如果單透鏡中間電極電位為零(與陰極相連)，外電極為任何電壓時，和內電極電壓之比總是為無限大，因而偏光顯微鏡透鏡的光學特性和外電極的電壓無關，這時外電極電壓的穩定性就無關緊要了;透鏡基點只和透鏡的幾何形狀有關，即透鏡性能只由透鏡的幾何形狀決定。
這種特性優點常被利用在靜電電子偏光顯微鏡電子槍中，它的電源穩定度可以大大降低到約為 0.1%。但它也有缺點:如果性能要求是很嚴格的話.那么透鏡的尺寸就要求十分精確;而且透鏡一旦制成，參數不能再改變。如利用它作成顯示器電子槍的主透鏡時，它起的聚焦作用要求焦距隨中間電極電壓變化，中間電極電位就不能與陰極相連了，現在單透鏡已拓寬了它的定義;中間電極電位不要求為零了，只要最外兩個電極電位相等，中間不管有多少個電極都可算作單透鏡。電極數目多，當然可調節的自由度就大，但也不經濟，一般總是使電極數目盡可能少，因而3個電極構成的單透鏡被認為是合適的。由前面的介紹不難理解。單透鏡的物方和像方焦距相等，相當于工作在空氣中的光學偏光顯微鏡透鏡。
在實際使用中，單透鏡往往用于聚焦透鏡，中心電極加上可調的聚焦電壓。它的優點是聚焦電壓調整時，對其他顯微鏡透鏡沒有任何影響。

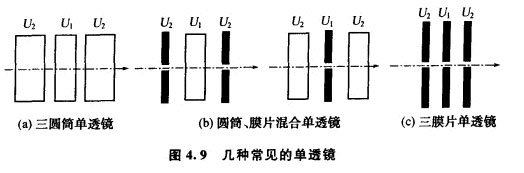

圖4.9給出了幾種常見的單透鏡，其中最常用的兩種一種是3個膜片構成的單透鏡;一種是3個同軸圓筒構成的單透鏡。其中三圓筒單透鏡更是廣泛用作聚焦透鏡，這時中間透鏡圓筒半徑制作得比外圓筒半徑小，外電極套在中間電極的外面，從而屏蔽外界雜散電場對聚焦性能的影響。
一般單透鏡電極之間的距離是相同的，稱為對稱單透鏡。但是在有些情況下電極之間的距離可以不等，這樣使它可以得到比對稱單透鏡更強的聚焦作用，稱為非對稱偏光顯微鏡單透鏡。
